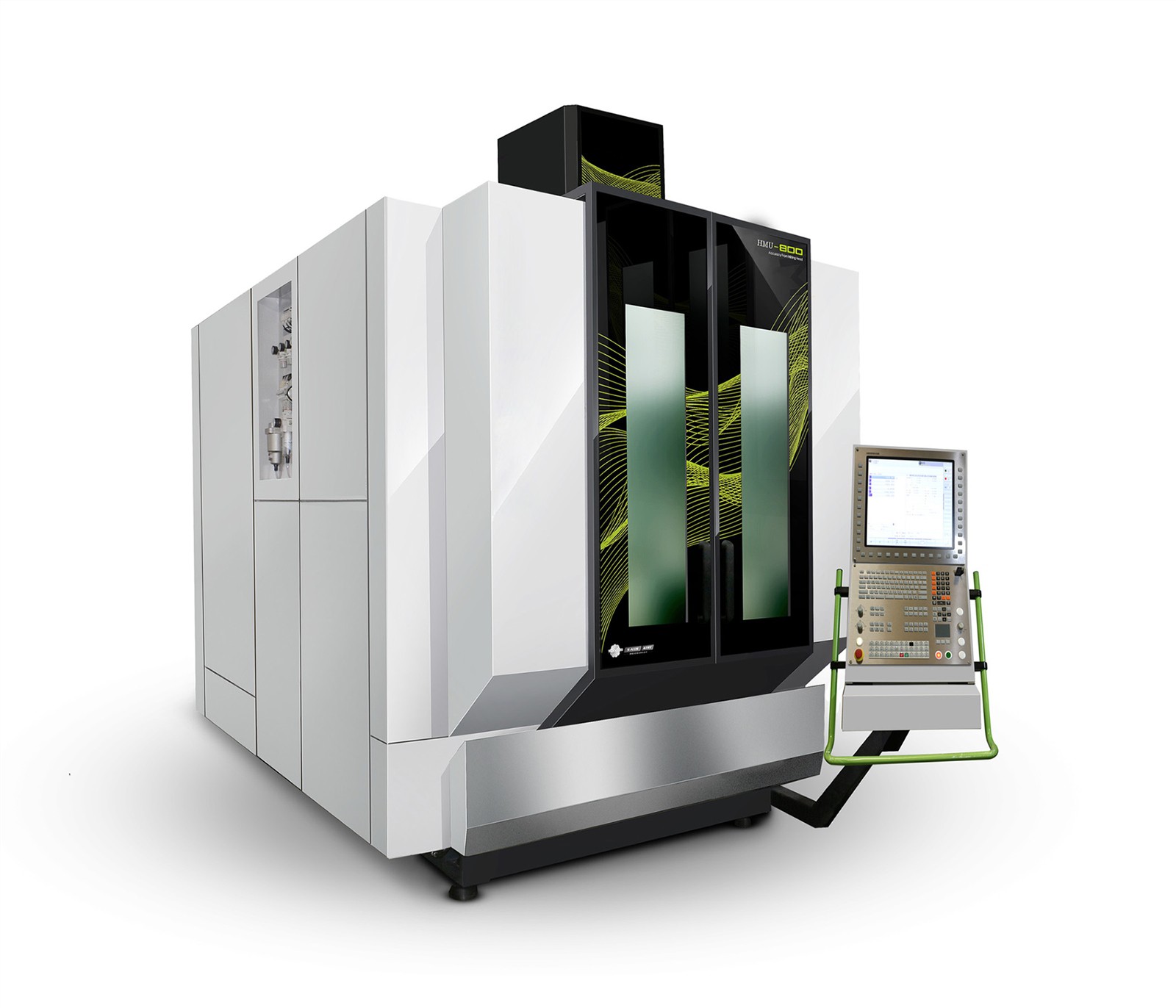

O que éHMU-800 Centro de máquina de cinco eixos?

A série HMU800 é atualmente um dos poucos centros de usinagem de cinco eixos simultâneos que podem ser usados ​​para fresamento pesado. Com tecnologia alemã de eixo de alta qualidade e tecnologia de mesa giratória de berço A/C de transmissão de engrenagem de alto torque e alta rigidez, e combinada com análise precisa e otimização da estrutura da cama, é fácil lidar com a alta velocidade e alta eficiência e requisitos de processamento de alta precisão para vários materiais.

Os 4 principais motivos para escolher uma HMU-800 Máquina de cinco eixos

Dos desenhos ao nascimento, a série HMU800 de cinco eixos simultâneos condensa as realizações e tecnologias europeias de máquinas-ferramenta. Desde a tecnologia principal até a produção completa da máquina, até o suporte de aplicativos para o usuário final, tudo é dedicado por nosso mais poderoso histórico técnico. Sem dúvida, o HMU800 é atualmente o centro de usinagem simultânea de cinco eixos mais econômico.

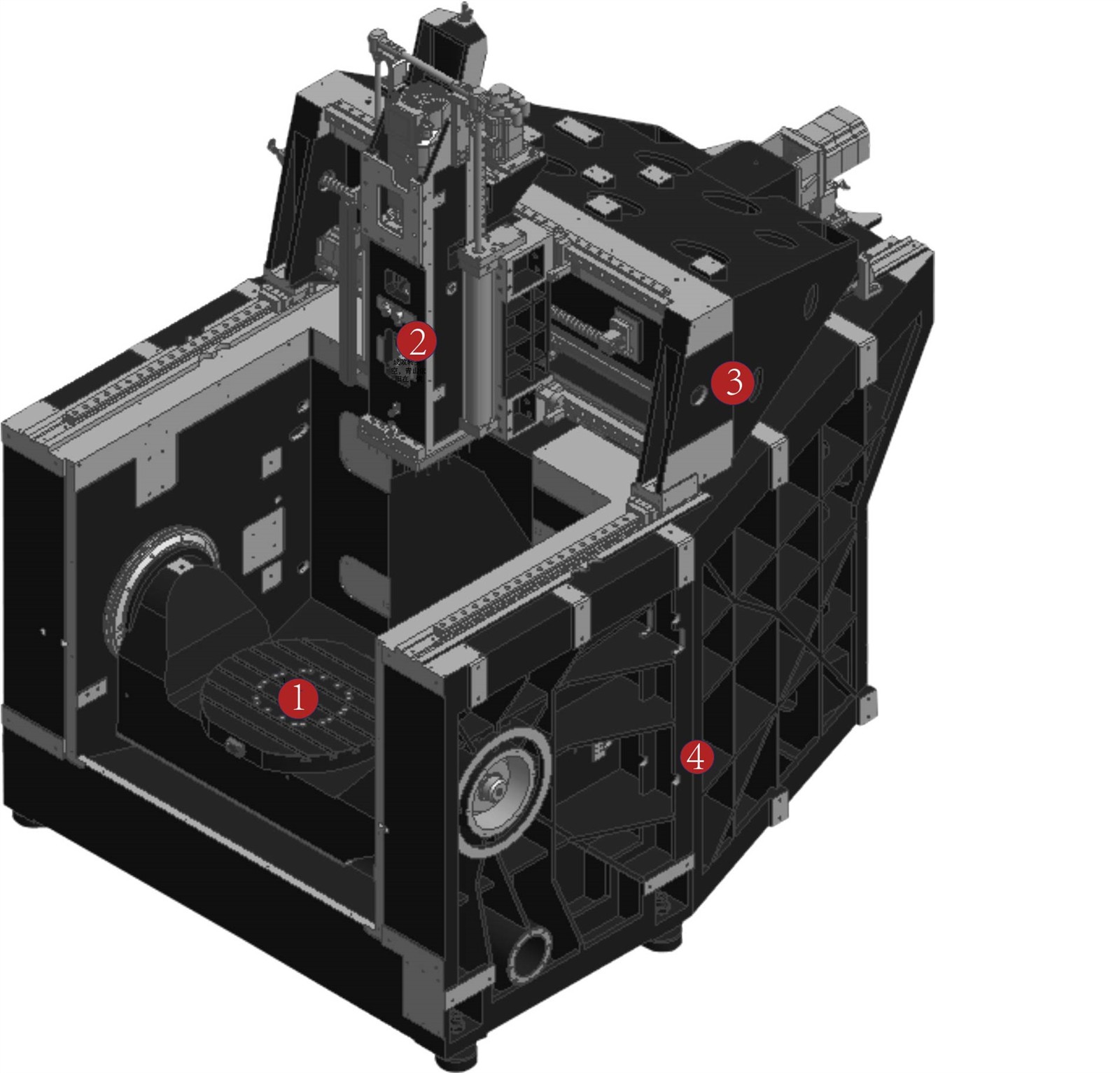

1, mesa de trabalho do berço A/C: tecnologia de mesa rotativa do berço equipada com acionamento por engrenagem GTRT

além da tecnologia patenteada anti-folga Gear

Além disso, o eixo A/C vem de fábrica com grade redonda

mais torque do eixo A 4142Nm, torque do eixo C 1950Nm

mais Alto torque, baixo consumo de energia

mais Alta precisão, longa vida

mais Carga máxima 800 kg



2, eixo Z: Através do design de otimização dinâmica pesada, o alto valor de resposta do eixo Z é efetivamente melhorado e o eixo da tecnologia européia é usado para obter melhor resposta dinâmica e precisão de processamento de contorno

Além disso, usando tecnologia patenteada e o eixo com design de resfriamento espaçador interno e externo, a deformação térmica e a vibração causada pelo processamento são efetivamente suprimidas

mais Fuso mecânico em linha opcional de tecnologia europeia com um binário máximo de 119Nm e motor refrigerado a água

mais O sistema de balanceamento do cilindro é montado para reduzir a carga do aríete na haste do parafuso, melhorar a velocidade de resposta do eixo Z e a vida útil da haste do parafuso

mais A distância mais curta entre o fuso e a porta é de 390 mm, que tem a melhor acessibilidade.



3, feixe: excelente desempenho dinâmico e ultra-alta precisão

mais Viga inteiriça com grande vão e suporte forte

mais quatro trilhos de guia de esferas de alta rigidez de 45 mm para o eixo Y

mais Tecnologia de acionamento de parafuso de alta resposta, aceleração X/Y/Z 7 m/S2 mais resolução padrão 0.01μm régua de grade para X/Y/Z três eixos

mais A haste de parafuso pode ser equipada com tecnologia de resfriamento de óleo oco, que inibe efetivamente o alongamento térmico

além disso, as peças de movimento de três eixos X/Y/Z são separadas das áreas de usinagem e corte para garantir a precisão e a vida útil



4, Base: Base integrada com alta rigidez, estabilidade e supressão de vibração de alta eficiência

mais Alta especificação Ferro fundido mecanizado, tratamento de têmpera secundária e tratamento de envelhecimento por mais de meio ano para garantir a estabilidade do material fundido Análise precisa de elementos finitos e tecnologia de otimização dinâmica

mais A base integrada pesa 8 toneladas, garantindo a estabilidade de toda a máquina

Além disso, a lubrificação multiponto com graxa pode efetivamente reduzir a taxa de falha de peças de movimento linear e garantir a precisão e a vida útil da máquina-ferramenta

mais O braço vertical da base suporta fortemente o eixo do berço A/C para obter maior precisão e rigidez de guiamento



Qual tecnologia avançada para HMU-800 de cinco eixos?

1: A análise de elementos finitos e a otimização dinâmica são usadas para melhorar muito o desempenho de toda a máquina

Com o projeto de análise de elementos finitos e otimização dinâmica, as características estáticas e dinâmicas de cada peça da máquina-ferramenta são bastante aprimoradas para garantir a rigidez/estabilidade geral e dinâmica da máquina-ferramenta

• Máquina inteira FEM
• A melhor rigidez dinâmica sob condições reais de trabalho é calculada com precisão
• A frequência natural e a frequência de corte do sistema de acionamento de alimentação são aprimoradas, o tempo de posicionamento e a histerese do sistema de alimentação são efetivamente reduzidos e o desempenho dinâmico de alta resposta e a precisão do contorno de usinagem de alta velocidade são alcançados.

Este é o DNA da máquina-ferramenta e uma das nossas principais competitividades.

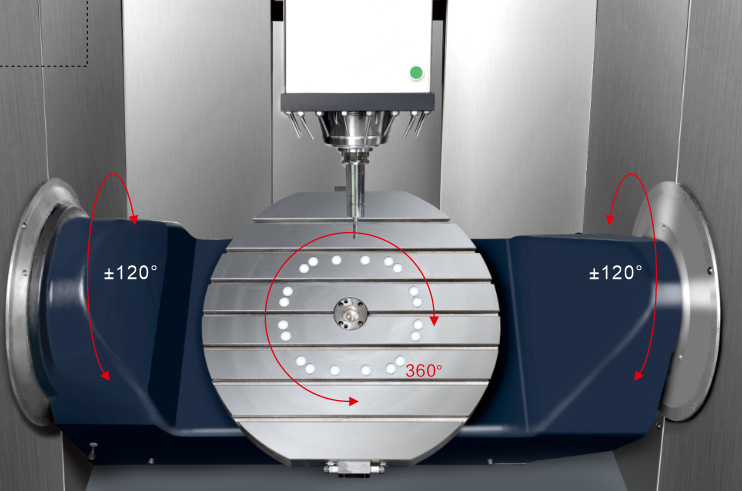

2: Tecnologia de mesa rotativa acionada por engrenagem GTRT

A mesa giratória de berço HMU -800 adota a tecnologia GTRT de transmissão mecânica de ponta europeia. Comparado com os acionamentos de mesa rotativa convencionais, ele atinge uma saída de torque mais forte, maior rigidez, estabilidade e melhor precisão de rotação.

• Conceito europeu de design acionado por engrenagem
• Tecnologia patenteada anti-folga de engrenagens
• O eixo rotativo A/C é apoiado na base, com forte rigidez de orientação e alta precisão
• Pode ser usado em usinagem de cinco eixos simultâneos para fresamento pesado
• Aplicabilidade de uma ampla gama de materiais de processamento, incluindo o processamento de materiais de alta dureza e tenacidade, como aço e ligas de titânio
• Grade redonda como padrão para o eixo A/C
• Remoção e limpeza de cavacos mais fáceis
• Comparado com DDR, engrenagem sem-fim, sem-fim e came de rolo, tem as vantagens de alto torque, alta precisão, baixo consumo de energia e longa vida útil.

• Mesa de trabalho	Φ800mm
  oscilação do eixo A	±120 graus/140 graus (Opção)
  Rotação do eixo C	360 graus
  Torque do eixo A/C	4142/1950 N.m
  Rotação do eixo A/C	20/30rpm/min
  Precisão/repetibilidade de posicionamento do A/C	12/6ARCSEC





Como os centros de usinagem de cinco eixos cortam custos e inventam uma nova produtividade?

"Bastante chocante!" Esta é a avaliação de clientes, fornecedores de máquinas-ferramenta e fornecedores de ferramentas. Está totalmente integrado no SolidWorks. O novo módulo do Solid CAM permite que suas máquinas-ferramentas CNC tragam maiores lucros.

Com o novo módulo Solid CAM i Machining, até 70% do tempo de usinagem é economizado e a vida útil da ferramenta é aumentada dinamicamente.

A usinagem oferece um caminho de ferramenta melhor.



Qual é a função do Solid CAM?

• eu usinagem
• fresagem 2,5D
• Fresagem 3D de alta velocidade
• Fresamento de superfícies curvas de alta velocidade
• Fresamento de posicionamento multieixo
• Fresamento de 5-eixo simultâneo
• Torneamento e torneamento e fresamento avançados Corte a fio

Quais são as vantagens da usinagem i?

Tecnologia patenteada de "etapa controlável" da i Machining, o exclusivo assistente de processo de usinagem otimiza os parâmetros de usinagem com base em ferramentas, interruptores de peças, máquinas-ferramentas e materiais, etc.

• Reduza o tempo de ciclo--até 70% de economia de tempo
• A vida útil da ferramenta é estendida em 2-3 vezes
• Processar materiais de alta dureza Excelente desempenho de usinagem de ferramentas menores
• 4-torneamento e fresamento de eixo com iMachining
• Ciclo de aprendizagem muito curto
• Eficiência de programação muito alta





Como obter as peças que você deseja pelo HMU-800 Machine Center:

Na indústria automobilística, indústria de aviação, equipamentos industriais e indústria de moldes

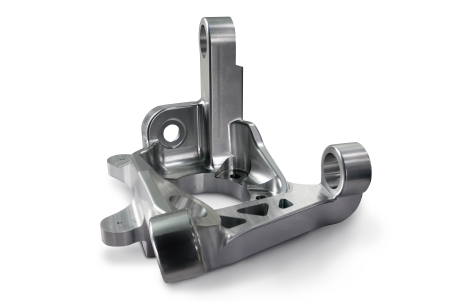

Peça de trabalho: bomba de velocidade de fluido Material: liga de alumínio	Peça de trabalho: Esqueleto humano Material: Titânio	Peça de trabalho: Blisk Material: liga de aço inoxidável	Peça de trabalho: peças estruturais automotivas Material: liga de alumínio

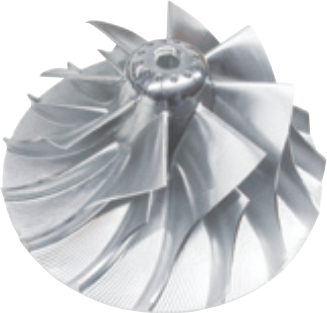

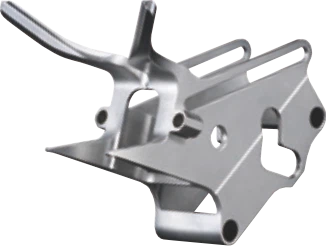

Peça de trabalho: Impulsor Material: Alumínio	Peça de trabalho: molde de pneu simples Material: A5052（AL）	Peça de trabalho: bloco do motor Material: Alumínio	Peça de trabalho: Bloqueio da carenagem Material: aço inoxidável
