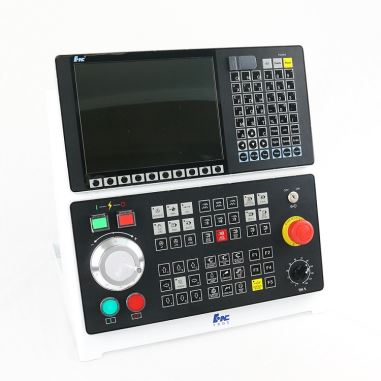

Painel de controle de máquina CNC HNC808Di/T
- Capaz de controlar tornos CNC de eixo 2-3, atingir controle de ligação de eixo 4-
- Suporta vários protocolos como M3, NCUC, Ethercat e etc.
- Suporta importação direta e leitura de código G
- Painel de controle CNC ideal para torno de mesa inclinada e torno de mesa plana.
- Resposta rápida, projetado com funções ricas.
Descrição
Parâmetros técnicos
Principais características do painel controlador CNC HNC
1. Tela LCD colorida de 10-polegadas: alta resolução, design fácil de usar, interface de usuário intuitiva.
2. Suporta módulos PLC e IO externos.
3. Suporta diferentes tipos de protocolos de barramento: Ethercat, NCUC e M3 são fornecidos para você escolher.
4. Fonte de alimentação UPS integrada.
5. 16, 000, 000Codificador de alta precisão PPR.
6. Rosqueamento rígido de alta velocidade de 8000 rpm: motor de fuso síncrono de ímã permanente.
7. Suporta protocolos de comunicação TCP/IP e Ethernet.
8. Pode executar controle de malha totalmente fechada.
9. Com função de reparo automático de roscas: pode reparar automaticamente roscas como oleodutos de petróleo.
10. Função de quebra automática de cavacos.
11. Garante alta eficiência de trabalho e excelente acabamento superficial.
12. Suporte ao serviço iNC-Cloud: pode obter detecção remota, diagnóstico, manutenção e outros gerenciamentos.
13. Preço competitivo, escolha econômica para sua fábrica.
14. Este painel de controle de máquina CNC está disponível para OEM, ODM e personalização.
Diagrama do painel do controlador CNC
Especificações do painel de controle CNC HNC808D
●: Padrão ★: Opcional: Não opcional
Item | Especificação | CNH-808 | |
M | T | ||
Número máximo de eixos controlados simultaneamente no canal | 4 | 3 | |
Número máximo de eixos de alimentação | 4 | 3 | |
Número máximo de fusos no canal | 2 | 2 | |
Número de eixos de controle PMC | 1 | 1 | |
Número de canais | Padrão | 1 | 1 |
Máximo | 1 | 2 | |
Fuso/canal | Padrão | 1 | 1 |
Máximo | 2 | 2 | |
Eixo/canal de alimentação | Padrão | 3 | 2 |
Máximo | 4 | 3 | |
Número máximo de eixos em movimento simultâneo | 3 | 3 | |
Número máximo de eixos de alimentação | 4 | 3 | |
Número máximo de eixos/canais controlados simultaneamente | 3 | 3 | |
Número máximo de pontos de entrada/saída | 128/128 | ||
Nome do eixo (canal único) | Três eixos básicos: X, Y, Z; eixos adicionais: U, V, W, A, B, C | ● | ― |
Dois eixos básicos: X, Z; eixos adicionais: Y, U, V, W, A, B, C | ― | ● | |
Nome do eixo (multicanal) | Um ou dois caracteres mais um número, o primeiro deve ser um caractere, por exemplo X1 | ― | ― |
Sincronização do eixo do pórtico | ― | ― | |
Controle de sincronização tangente | ― | ― | |
Controle básico de acoplamento do eixo | ― | ― | |
Caixa de velocidades eletrónica | ― | ― | |
Gráfico linear | ― | ― | |
Controle de eixo inclinado | ― | ― | |
Unidade mínima de entrada | mm, graus, polegadas | 10-3 | |
Métrica/Polegada | G20/G21 | ● | ● |
Entrada da unidade de pulso | G22 | ● | ● |
Bloqueio de máquina | ● | ● | |
Parada de emergência | ● | ● | |
Sobrecurso | ● | ● | |
Área de proteção espacial | Fornecendo proteção para peças de trabalho e ferramentas | ― | ― |
Limite de software | ● | ● | |
Liberação/captura de eixo dinâmico | G101/G102 | ― | ― |
Sincronização entre canais | G104.0 a G104.7 | ― | ― |
Aplicação do controlador CNC HNC808
O controlador CNC HNC808Di/T é especialmente projetado para máquinas de torno CNC, como tornos de mesa inclinada e tornos de mesa plana. O HNC808Di/M é projetado para fresadoras CNC. Como fabricante líder de painéis de controle CNC na China, a HuazhongCNC também fornece controladores CNC de alto desempenho e ricos em recursos para centros de usinagem CNC horizontais e verticais.
O sistema CNC da série HNC é um sistema de controle eficiente desenvolvido por meio de nossos anos de experiência acumulada e combinado com os requisitos de aplicação reais de tornos, fresadoras e centros de usinagem. Ele tem excelente desempenho de trabalho, alta compatibilidade e funções ricas.
