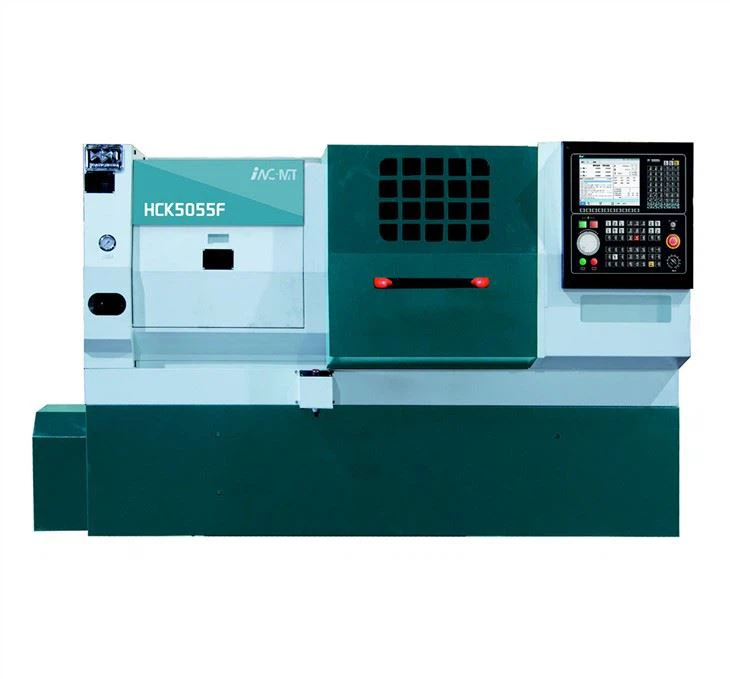

Centro de torneamento horizontal CNC HCK5055F
- Servofuso, mandril hidráulico, porta-ferramentas de 4 estações
- Guia retangular quadrada
- Comprimento máximo de usinagem: 450mm
Descrição
Parâmetros técnicos
Principais recursos do torno horizontal CNC HCK5055F
1. A estrutura plana do torno horizontal é adequada para usinagem de alta velocidade com alta precisão de posicionamento.
2. A caixa do fuso adota a velocidade variável de três etapas correspondente e os rolamentos adotam rolamentos de rolos cilíndricos de duas carreiras. Com um fuso servo, ele garante alto torque, alta rigidez e estabilidade de longo prazo para precisão de corte pesado.
3. Toda a estrutura da cama mantém a estabilidade e a precisão durante cortes pesados.
4. O aperto e desaperto do mandril hidráulico podem ser controlados por um pedal e um programa, o que é conveniente e rápido.
5. O CNCmáquina de torno horizontaltem um design de borda especial e proteção confiável. Não há limalha de ferro, respingos de líquido refrigerante e vazamento durante o corte pesado e o processo de pulverização de líquido refrigerante de alta pressão.
6. O ajuste da pressão hidráulica utiliza operação de botão tipo painel. Exibição de discagem. O ajuste é seguro e conveniente.

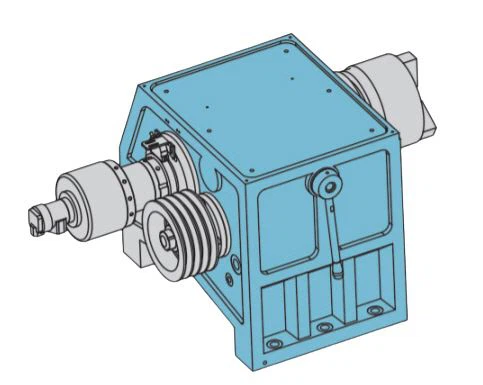

O fuso do Fcama alta HMáquina de torno horizontal
A caixa do fuso adota a mudança de velocidade sem etapas correspondente, estrutura de rolamento com rolamento de rolos cilíndricos de duas carreiras e ângulo de impulso bidirecional. Com um fuso servo, ele garante alto torque, alta rigidez e estabilidade de longo prazo para precisão de corte pesado.
Potência do fuso (contínua/máxima): 7,5/11kW
Diâmetro do furo do eixo: φ70mm
Máquina de torno horizontalGuia Quadrada Retangular
A estrutura plana é adequada para usinagem de alta velocidade com alta precisão de posicionamento. A orientação X/Z e as guias quadradas retangulares de face dura são altamente rígidas, adequadas para cortes pesados e garantem estabilidade de precisão de corte a longo prazo.
Curso do eixo X/Z: 310/480mm
Movimento rápido do eixo X/Z: 12/16 m/min
Diagrama de interferência da ferramenta HCK5055FMáquina de torno horizontal
Parâmetros técnicos do CNC HCK5055FMáquina de torno horizontal
Configurações | HCK5055F | HCK5055F-B | |
Usinagem Capacidade | Balanço máximo sobre a cama | Φ500 mm | |
Balanço máximo sobre deslizamento | Φ340mm | ||
Usinagem Máxima Diâmetro | Φ400mm | ||
Usinagem Máxima Comprimento | 450mm | ||
Fuso | Tipo de cabeça do fuso | A2-6 | |
Furo Cônico do Eixo | Φ70mm | Φ62mm | |
Faixa de velocidade do fuso | 655-1607, 200-655, 26-200r/min | 50-2500r/min | |
Modo de mudança de fuso | Engrenagem | Servo | |
Potência do motor principal | 7,5 kW | ||
Motor Principal Instantâneo (máximo) | 11kW | ||
Tipo de mandril (fabricado em Taiwan) | Hidráulico através do mandril (sólido/oco) | ||
Tamanho do mandril | Sólido: 10/Oco: 8 polegadas | ||
Taxa de alimentação | Velocidade de deslocamento rápido no eixo X | 15m/min | |
Velocidade de deslocamento rápido no eixo Z | 15m/min | ||
Torque do servo motor no eixo X | 5Nm | ||
Torque do servo motor no eixo Z | 7,5Nm | ||
Viagem no eixo X | 310 mm | ||
Viagem no eixo Z | 550mm | ||
Tipo de guia | Guia Quadrada | ||
Torre | Tipo de torre | Torre Elétrica de 4 Postes | |
Diâmetro máximo da haste | Φ25mm | ||
Porta-ferramentas | Cortador redondo externo | ||
Tamanho da barra do porta-ferramentas | 25x25mm | ||
Fonte de energia | O consumo de energia | 13kW | |
Corrente elétrica | 25A | ||
Especificação | Peso da máquina | 2600kg | |
Dimensão da Máquina | 2460×1600×1600L×L×A(mm) | ||
Opcional | Configuração Adicional | Transportador de cavacos | |
Formulário transportador de cavacos (compra adicional) | Cinto Dobradiça | ||
Produtos aplicáveis | Usinagem de produtos de disco de corte pesado (como engrenagens, rodas, etc.)
| ||
